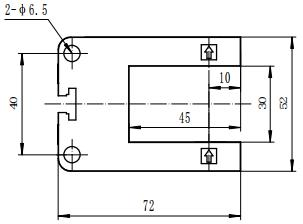

| 電氣參數 | |
| 產品型號 | SH-GS3A4 |
| 供電電壓 | DC11V～30V±10% |
| 消耗電流 | ≤40mA |
| 檢測方式 | 對射式 |
| 檢測距離 | 30mm |
| 檢測物體面積 | 直徑大于1.5mm不透明物體 |
| 檢測通道 | 單通道 |
| 光源 | 紅外發光二極管（940nm） |
| 響應頻率 | ≤1ms |
| 保護電路 | 電源逆向連接保護、輸出端過壓過流保護、 輸出短路保護電路（20S） |
| 控制輸出 | 負載電壓Max：30V；單路驅動電流Max： 100mA；殘留電壓Max：0.7V |
| 指示燈 | 電源指示燈：綠色LED；動作指示燈：紅色LED （NO：明→暗 NC：暗→明） |
| 耐壓值 | 500VAC 50/60Hz 1min |
| 環境光照 | 白熾燈：≤4000Lux；太陽光：≤100000Lux |
| 環境溫度 | 工作：-25℃～75℃；存儲：-30℃～80℃ |
| 環境濕度 | 工作：35～80%RH；存儲：35～80%RH |
| 絕緣阻抗 | Min：20MΩ（500VDC） |
| 抗振動 | 10～55Hz上下振幅1.5mm X、Y、Z方向各2小時 |
| 抗沖擊 | 500m/s2 X、Y、Z方向各3次 |
| 防護等級 | IP65 |
| 材 質 | ABS |
| 重 量 | 約50g |
| 線纜 | 默認為3M，4芯無屏蔽電纜 |
| 認 證 | CE、UCMP、ISO：9001 |
| 接線表 | ||||||
| 供電電壓 | 接線順序 | 指示燈狀態 | 有無遮擋物信號輸出電平狀態 | 備注（定義） | ||
| 電源線 | 信號線 | 紅燈 | 無遮擋物 | 有遮擋物 | ||
| 11-30V | 紅+ | 黃 | 明→暗 | 高電平 | 低電平 | NPN(常開) |
| 黑- | 白 | 低電平 | 高電平 | PNP(常開) | ||
| 紅- | 黃 | 暗→明 | 低電平 | 高電平 | NPN(常閉) | |
| 黑+ | 白 | 高電平 | 低電平 | PNP(常閉) | ||

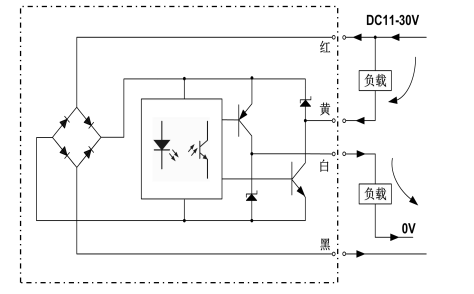

接線圖
