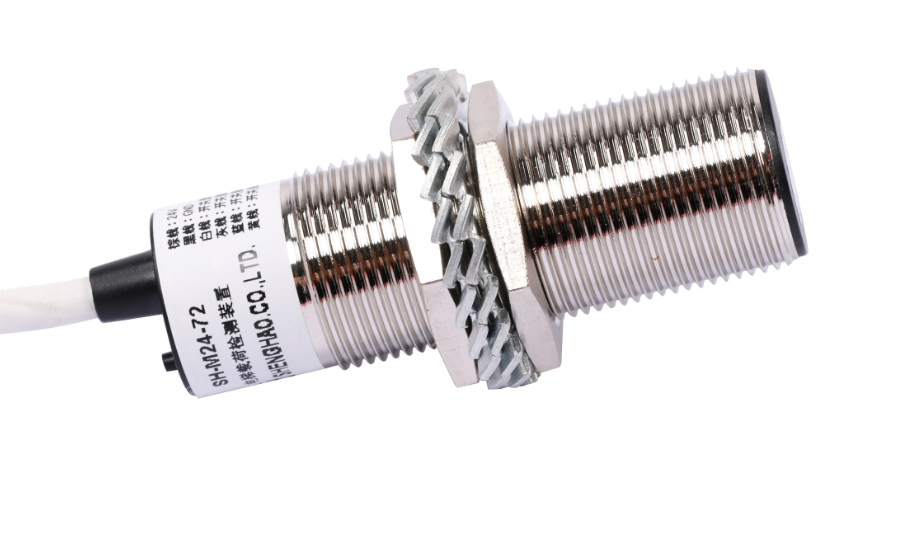

1. 產品采用性能優異的霍爾傳感器實現距離測量,具有精度高、噪聲低抗干擾能力強、防護等級高等特點。
2. 工作溫度寬泛,在-40-+85℃的工作范圍內能保持良好的線性輸出,溫度漂移參數穩定,運行更為穩定。
3.內部集成微型繼電器,實現高壓、高電流的通斷路控制。
電氣參數
工作電壓 | 24V/DC |
消耗電流 | <30mA |
工作溫度 | -40-+85℃ |
動作距離 | 20mm |
響應時間 | <4ms |
觸點容量 | 60VA |
負載電流 | 10uA-2A |
負載電壓 | 250V/AC 220V/DC |
防護等級 | IP-54 |

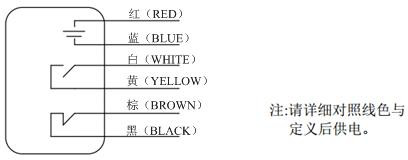

線色及定義
紅 | 藍 | 白 | 黃 | 棕 | 黑 |
VCC | 0 | COM1 | NO1 | COM2 | NC2 |
安裝及調試方法

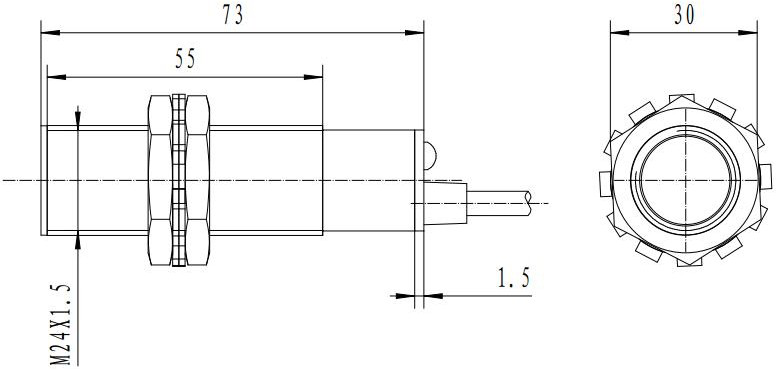

1. 將產品固定于支架上,安裝位置盡量靠近轎廂底部中心位置, 將磁鐵吸附于正上方轎廂底部,且標志面對傳感器(無標志磁鐵安裝前需測試感應面后再安裝),安裝時注。
2. 電梯滿載時上下調整傳感器,在指示燈由暗變亮(或閃爍)的位置緊固傳感器,此時傳感器內部繼電器吸合,斷合狀態發生切換.
附件:
1.磁鐵(20*20*5)1PCS
2.鋸齒緊固螺絲組 1PCS
產品出廠已經過嚴格檢測,遭受敲擊和未在正常工作條件下使用造成的產品損毀,本公司不予保修。質保期自出廠日起 18 個月。
