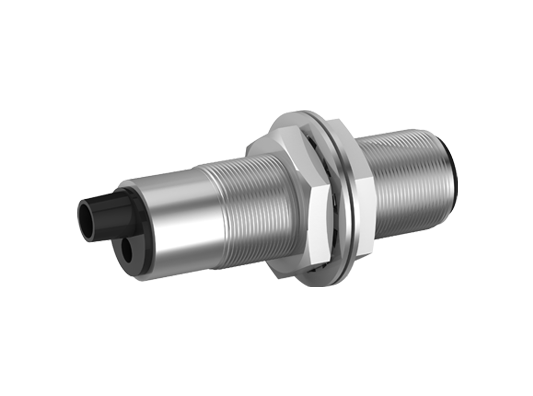

1. 產品采用性能優異的霍爾傳感器實現距離測量,具有精度高、噪聲低抗干擾能力強、防護等級高等特點。
2. 工作溫度寬泛,在-40-+85℃的工作范圍內能保持良好的線性輸出,溫度漂移參數穩定,運行更為穩定。
3. 內部集成微型繼電器,實現高壓、高電流的通斷路控制。
4. 超載、滿載兩通道輸出,常開常閉兼容。檢測距離可調,輸出靈活變換。
電氣參數
工作電壓 | 24V/DC |
消耗電流 | <12mA(動作<90mA) |
工作溫度 | -40-+85℃ |
動作距離 | ≤50mm(MAX60mm) |
響應時間 | <4ms |
觸點容量 | 60VA |
負載電流 | 10uA-2A |
負載電壓 | 250V/AC 220V/DC |
防護等級 | IP-50 |

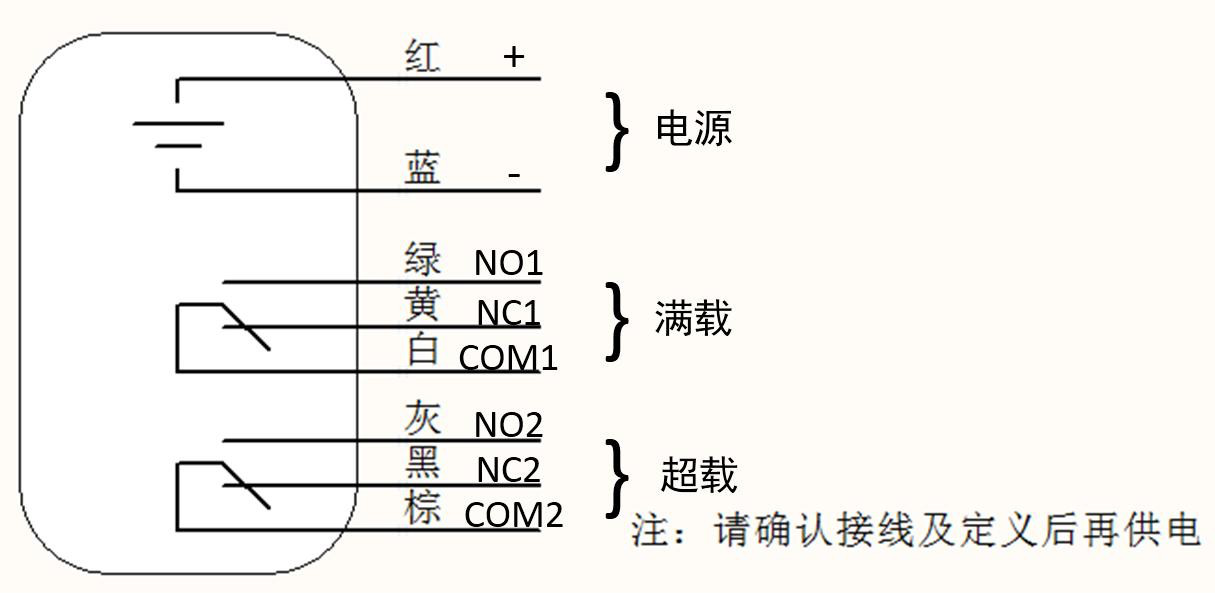

線色及定義
附件
1.磁鐵(20*20*5)1PCS
2. 鋸齒緊固螺絲組 1PCS
1. 將產品固定于支架上,安裝位置盡量靠近轎廂底部中心位置, 將磁鐵吸附于正上方轎廂底部,且標志面對傳感器(無標志磁鐵安裝前需測試感應面后再安裝),安裝時注意保證端面平行。
2. 電梯裝載額定載荷時調整螺紋傳感器位置,綠色指示燈由暗變亮(或閃爍)的位置緊固螺紋傳感器,此時傳感器內部滿載繼電器吸合、斷合狀態發生切換。
3. 電梯裝載 110%額定載荷時旋轉超載調節旋鈕進行超載位置調整,紅色指示燈由暗變亮(或閃爍),此時傳感器內部超載繼電器吸合、斷合狀態發生切換,調試完畢。
注意:

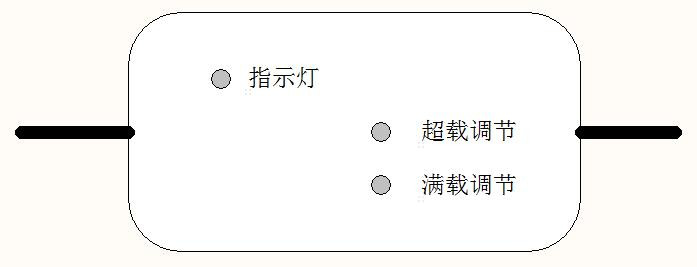

稱重裝置默認識別磁極為 N 極,此工作狀態為推薦使用方法。指示燈為雙色合一指示燈,需正面和側面觀察指示顏色。調節旋鈕順時針旋轉檢測距離變小,逆時針旋轉檢測距離變大。
產品出廠已經過嚴格檢測,遭受敲擊和未在正常工作條件下使用造成的產品損毀,本公司不予保修,質保期自出廠日起 18 個月。
